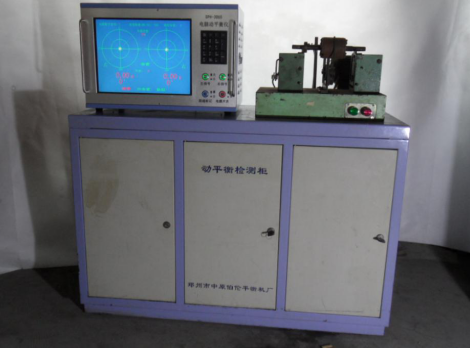

平衡机的机械结构

我们都知道平衡机是一种机械设备，但是它的机械结构我们却不大熟悉，其实它的内部结构说复杂也不复杂，说不复杂其实也挺复杂的，这就要求我们在使用之前一定要对它有一个良好的认识，那么郑州平衡机的机械结构是由哪几个方面组成的呢？

　　1、驱动系统：主要是由电机、传动装置、制动装置、传动方式以及联轴节等部分组成，主轴的一端安装角度盘，用来指示工件不平衡相位。另外主轴上还装有光电传感器，用来产生基准信号。我们主要是根据电动机的拖动功率及传递的转矩，按传动元件的尺寸参数，结合被平衡工件的规格、类型，及平衡精度要求，设计装卸夹具，确定工件与主轴联接方式。

　　2、振动系统：振动系统主要是为了计算自由度不平衡转子的振动频率，主要是为了平衡振动系统，有较好相频和幅频特性，以保证平衡测量的稳定性和精度，我们应该满足两个基本要求，在激振力可能达到的范围内，激振力与位移的关系是线性的。振动系统固有频率与平衡转速对应的转动频率必须符合规定。

　　3、摆架系统：主要包括轴承、滚轮、摆架、弹性元件等部分。轴承与摆架连成一体，通过弹性元件与支承架联接，工件安装在两支承架之间与摆架组成振动系统，旋转时，由于工件不平衡，在离心力作用下被迫振动，通过传感器将摆架的振动量转换为电讯号，输入测量回路，我们一定要要选择适当的支承方式确定框架的结构形式，以及与之相适应的元件，且又要保证平衡工件要求在平衡机的重量范围内，摆架应有一定足够尺寸的刚度，同时鉴于要确保平衡机有较高的灵敏度，又要求摆架重量适当。

　　我们在使用平衡机的时候，一定要保证的平衡工件在测量过程中有稳定的转速，还要避免驱动系统零部件在测量过程中，对工件振动特性产生不良影响，这样才会使我们的测量精度变得准确，没有太大的误差。
